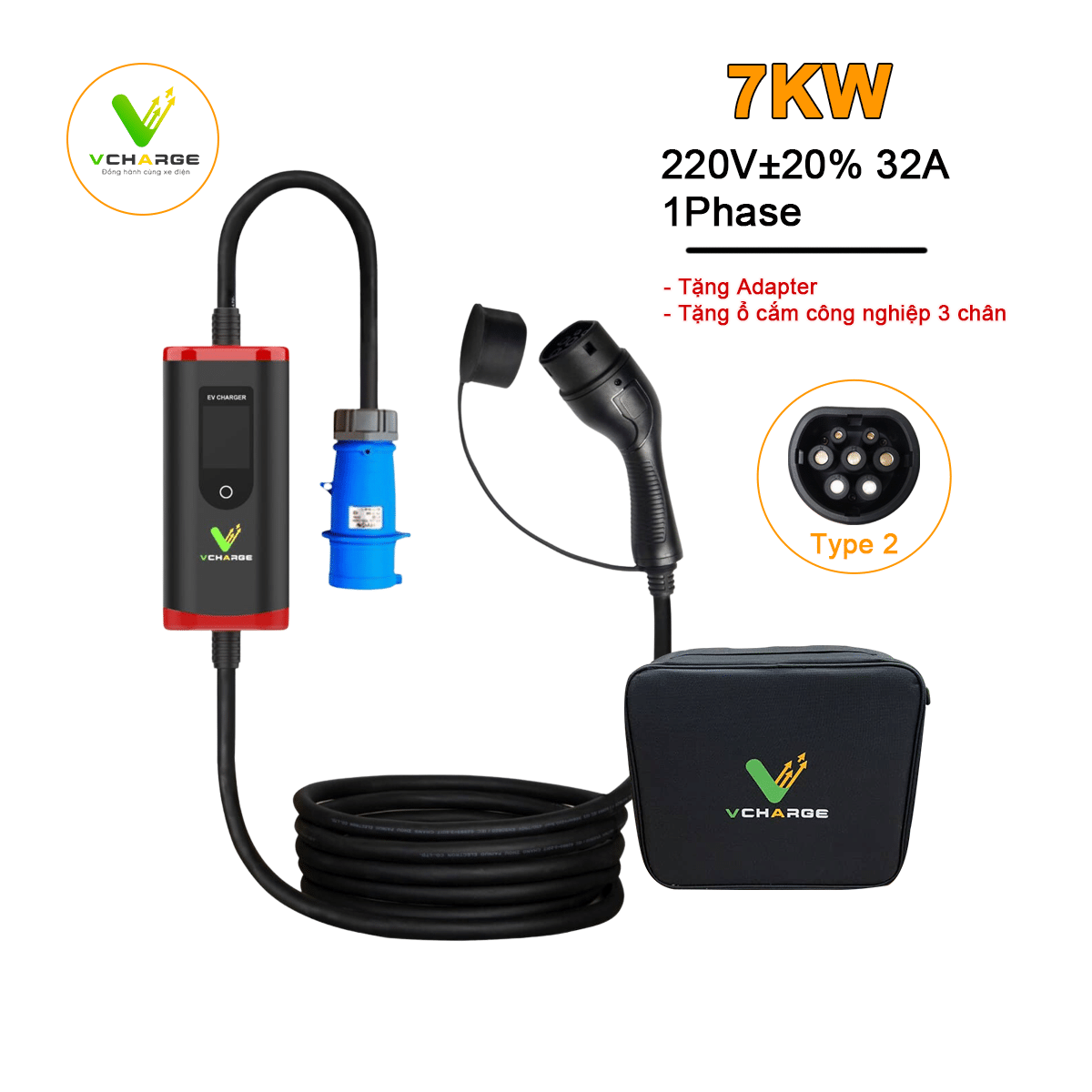

Sạc di động 7KW Vcharge – Tương thích mọi dòng xe Vinfast

Hướng dẫn sử dụng bộ sạc di
dộng VC-PC32

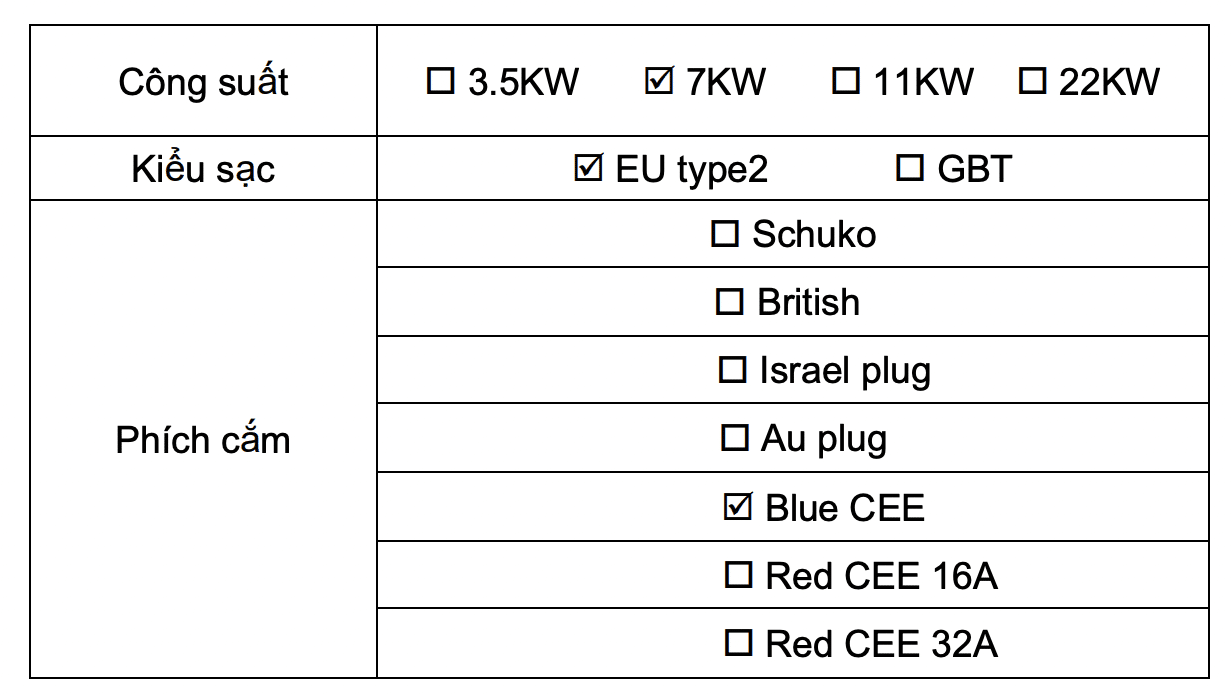

01. Thông tin sản phẩm

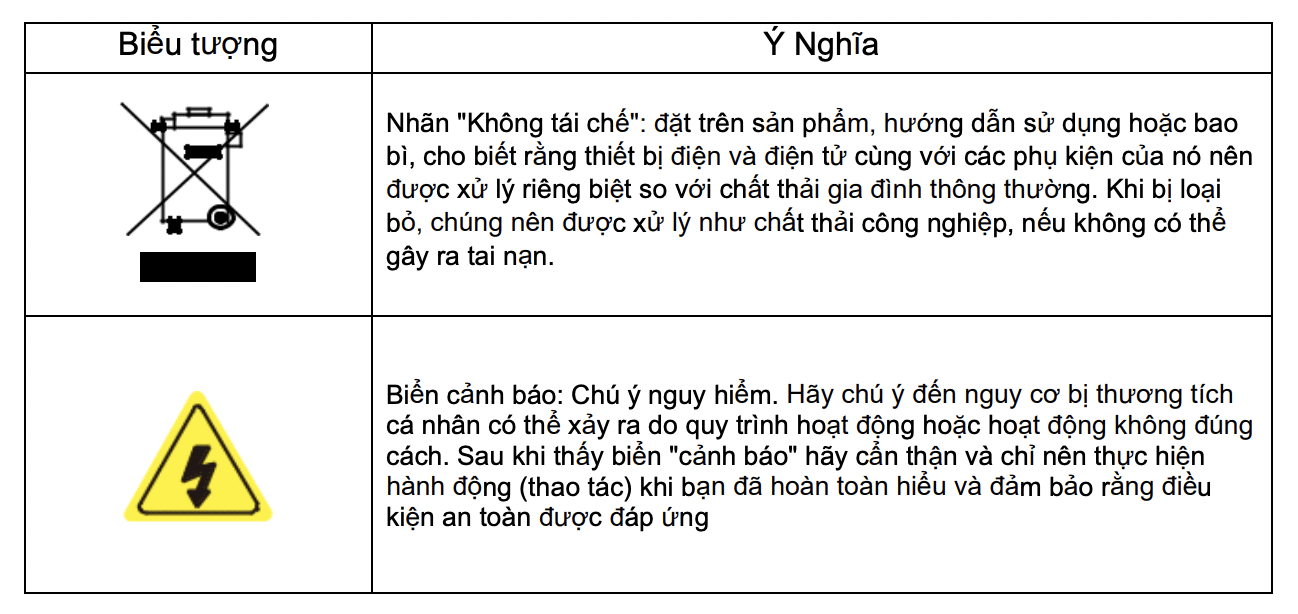

02. Các biểu tượng

Công ty cam kết liên tục cải tiến và cập nhật sản phẩm.

Cả phần cứng và phần mềm của sản phẩm sẽ tiếp tục được nâng cấp, thông tin được cung cấp có thể thay đổi mà không cần thông báo trước.

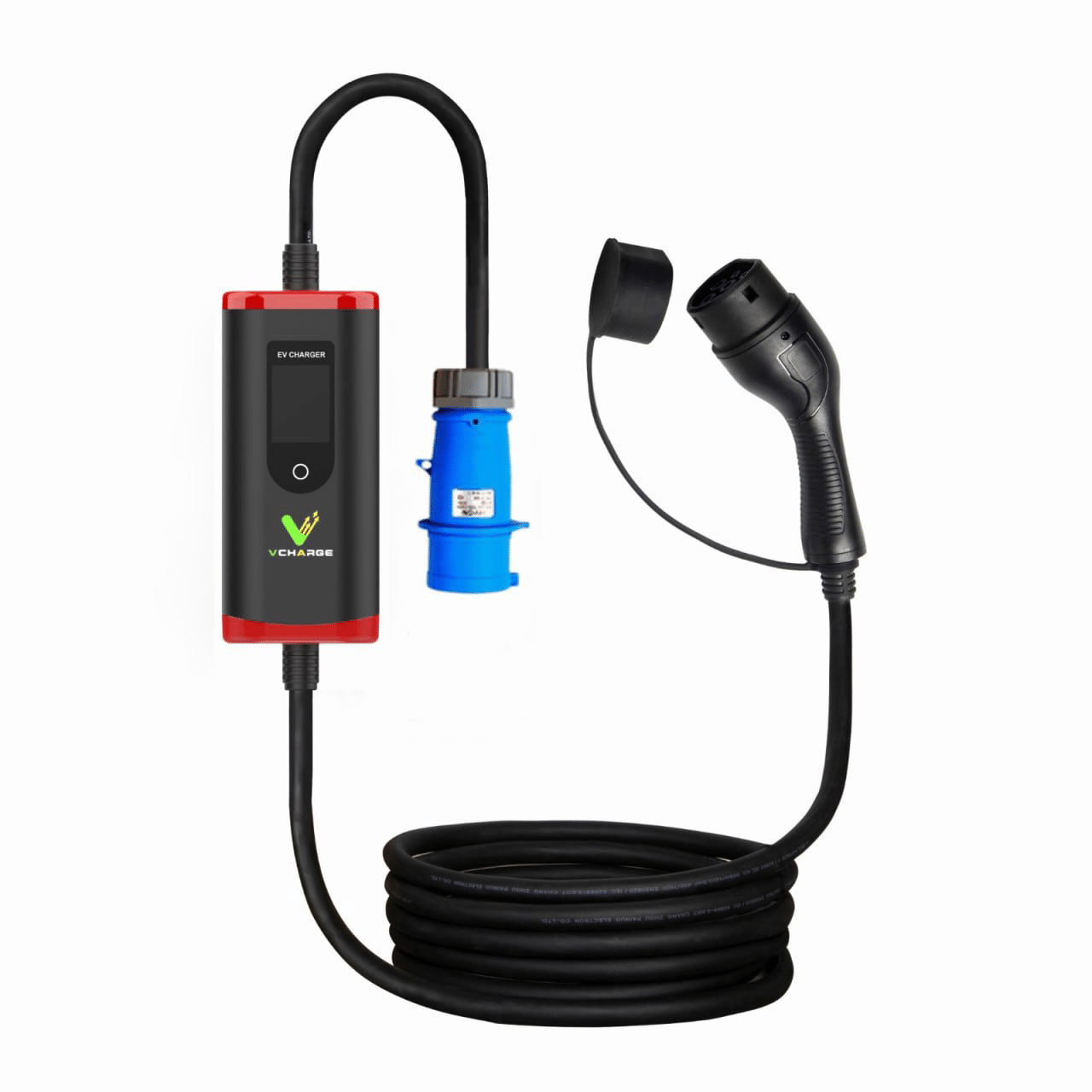

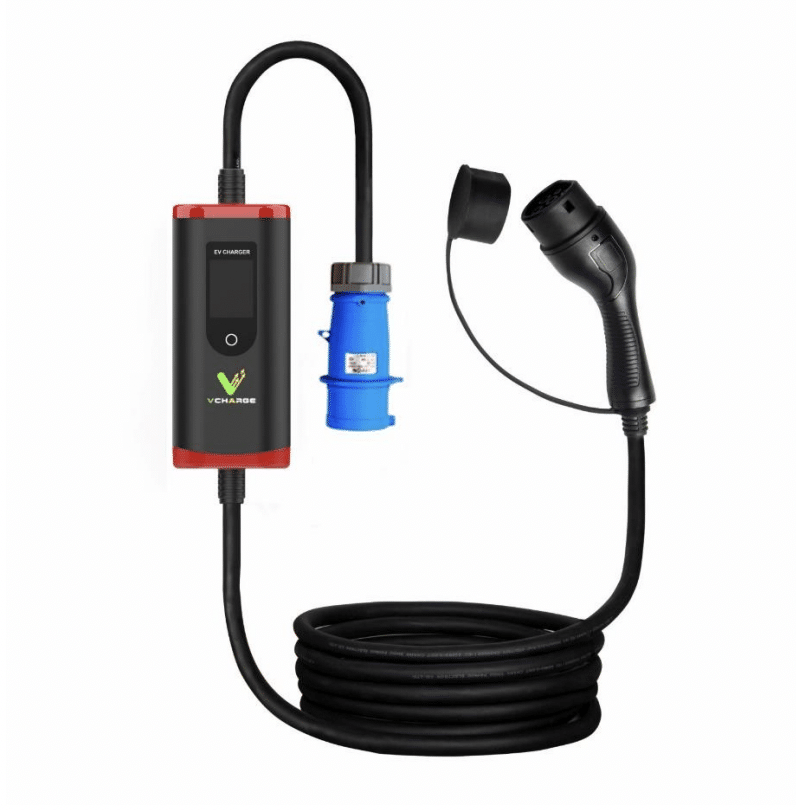

03. Tổng quan sản phẩm

04. Thông số cơ bản

05. Chức năng hộp điều khiển

– Chống rò điện (Khởi động phục hồi).

– Chống quá áp, chống thấp áp (Tự động kiểm tra phục hồi).

– Bảo vệ chống sét.

– Bảo vệ quá dòng.

– Bảo vệ quá nhiệt.

Lưu ý:

– Không đặt chân lên cáp, không kéo dãn cáp, không gập và thắt nút cáp.

– Không vứt hoặc thả rơi hộp điều khiển, không đè vật nặng lên sạc.

– Không đặt sạc trong oto hoặc phòng kín trong quá trình sạc.

– Không sử dụng thiết bị ở trong phòng có nhiệt độ ngoài phạm vi sử dụng, phạm vi sử dụng thông thường từ ( 30℃ to +50℃).

– Hãy chú ý kiểm tra kỹ ổ cắm sạc, cáp và hộp điều khiển không bị nứt gãy, rỉ sét, vỡ,…

– Không nên sạc nếu ổ cắm điện rỉ sét, vỡ hoặc lỏng lẻo.

– Trước khi sạc hãy đảm bảo ổ cắm điện và phích cắm tương thích với nhau.

Cảnh báo

– Chỉ sử dụng với lưới điện có hệ thống cắt dòng khi xảy ra rò điện.

– Không sử dụng thiết bị khi thấy cáp sạc có hiện tượng bị hỏng .

– Thiết bị này chỉ sử dụng dành riêng cho xe oto điện.

– Thiết bị cần có tiếp địa.

– Không sử dụng thiết bị với dây nối hoặc ổ cắm mở rộng.

– Không đưa ngón tay vào phích cắm sạc.

– Không tự ý tháo rời thiết bị hoặc sửa chữa. Thiết bị này không chứa các thành phần có thể tự sữa chữa cá nhân.

– Nếu thiết bị sử dụng không bình thường hoặc không như hướng dẫn, hãy liên hệ với đơn vị cung cấp để được tư vấn, sửa chữa hoặc bảo hành.

– Sử dụng sản phẩm ở môi trường nhiệt độ bình thường, tránh xa các vật liệu có nhiệt độ cao hoặc nguồn cháy.

– Không để bộ sạc tiếp xúc với dây dẫn kim loại để tránh tại nạn điện giật .

– Vỏ thiết bị được làm bằng nhựa dẻo, vui lòng tránh va đập để tránh làm hư hỏng, giảm hiệu suất sạc.

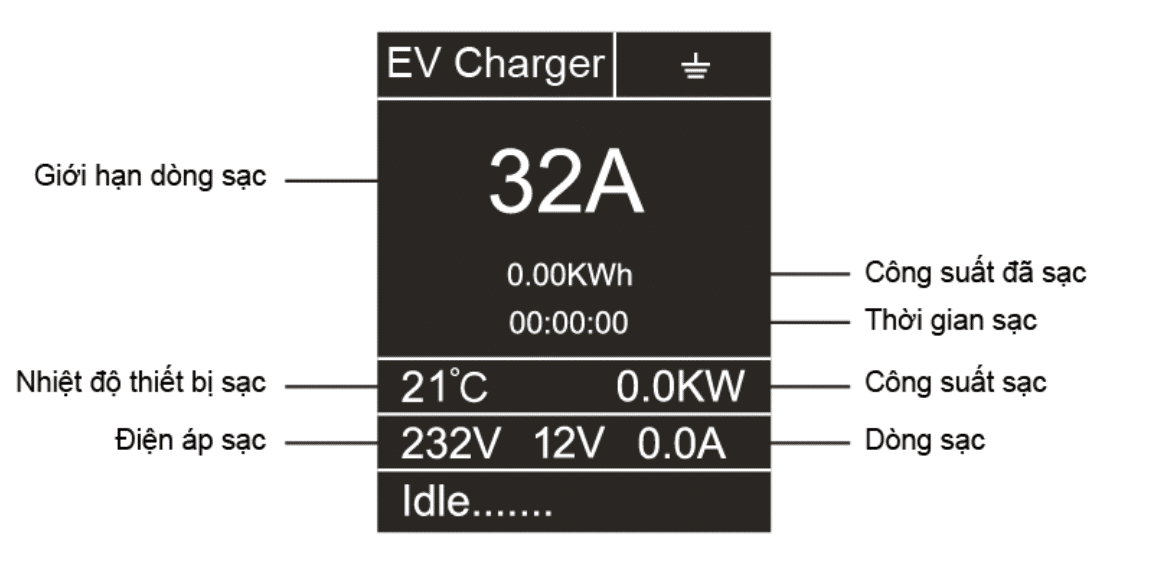

06. Mô tả màn hình LED

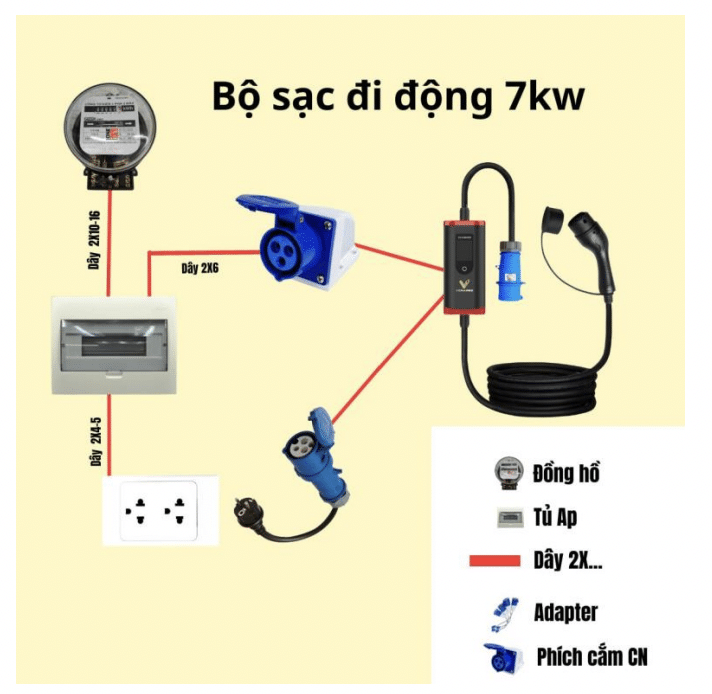

07. Hướng dẫn sử dụng và kết nối bộ sạc

Sử dụng sạc

1. Kiểm tra nguồn điện và phích cắm an toàn trước khi bật nguồn để tránh hư hỏng.

2. Cắm phích điện của sạc vào ổ cắm.

3. Chắc chắn rằng ổ cắm điện đạt tiêu chuẩn và phù hợp với phích cắm của bạn.

4. Cắm súng sạc vào xe.

5. Kiểm tra và chắc chắn cắm súng sạc vào xe đúng cách và chắc chắn.

6. Bộ sạc hoạt động bình thường đèn chỉ báo sẽ nháy màu xanh.

7. Đối với các mẫu sạc có điều chỉnh dòng điện, hãy điều chỉnh dòng điện trước khi kết nối với xe điện.

Hoàn thành việc sạc

1. Ngắt thiết bị sạc ra khỏi xe và đóng nắp bảo vệ trên xe.

2. Ngắt kết nối nguồn tới sạc.

3. Đậy nắp bảo vệ cho sạc.

4. Cất gọn sạc vào túi bảo vệ.

08. Bảo hành

Những hỏng hóc được gây ra bởi các lý do sau sẽ không được bảo hành:

1. Sử dụng, lắp đặt, bảo dưỡng thiết bị không đúng cách của người dùng.

2. Sản phẩm bị ngập nước, rơi vào nước.

3. Sản phẩm hết thời gian bảo hành ghi trong phiếu bảo hành.

4. Sản phẩm không có hoá đơn, chứng từ liên quan việc chứng minh sản phẩm được mua từ công ty chúng tôi.

5. Những hao mòn tự nhiên trong quá trình sử dụng sẽ không được bảo hành như: mòn, đứt, gãy, vỡ dây cáp, súng sạc …

6. Các trường hợp lạm dụng thiết bị: chạy quá tải, đấu nối sai, lộn nguồn điện, dây pha vào dây trung tính, tiếp địa, thiết bị hư hỏng do các vật lạ lọt vào thiết bị.

7. Các hư hỏng do người vận hành sử dụng không đúng theo sách hướng dẫn kèm theo.

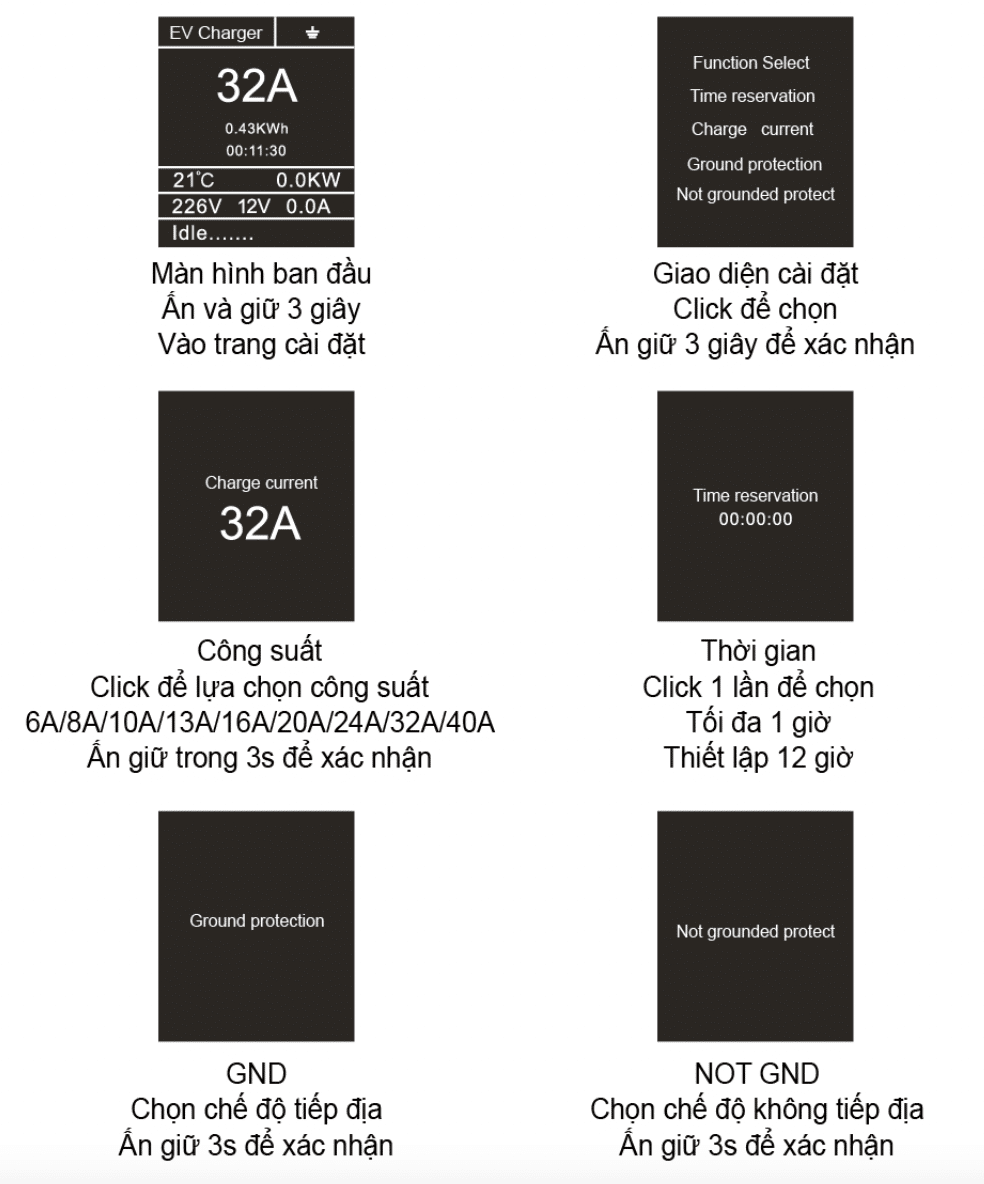

09. Màn hình thao tác

10. Mô tả đèn chỉ báo

Lưu ý: Tần số lỗi 0.5S, tạm dừng 2S, lặp lại liên tục

11. Khi đèn đỏ nhấp nháy

1. Nháy 1 lần 0.5s sáng, 0.5s tắt : Điện áp bất thường CP

2. Nháy 2 lần 0.5s sáng, 0.5s tắt : Điện áp đầu vào thấp hoặc tần số lưới bất thường

3. Nháy 3 lần 0.5s sáng, 0.5s tắt : Điện áp đầu vào quá cao hoặc tần số lưới bất thường

4. Nháy 4 lần 0.5s sáng, 0.5s tắt : Không có tiếp địa hoặc tiếp địa kém

5. Nháy 5 lần 0.5s sáng, 0.5s tắt : Dòng điện quá tải trong quá trình sạc

6. Nháy 7 lần 0.5s sáng, 0.5s tắt : Lỗi rò điện trong quá trình sạc

7. Nháy 8 lần 0.5s sáng, 0.5s tắt : Quá nhiệt trong quá trình sạc
